Tragwerkskonzeption, Bauablauf und konstruktive Durchbildung einer hochbelasteten Spannbetonbrücke im Bestand
Einordnung und ingenieurtechnischer Kontext

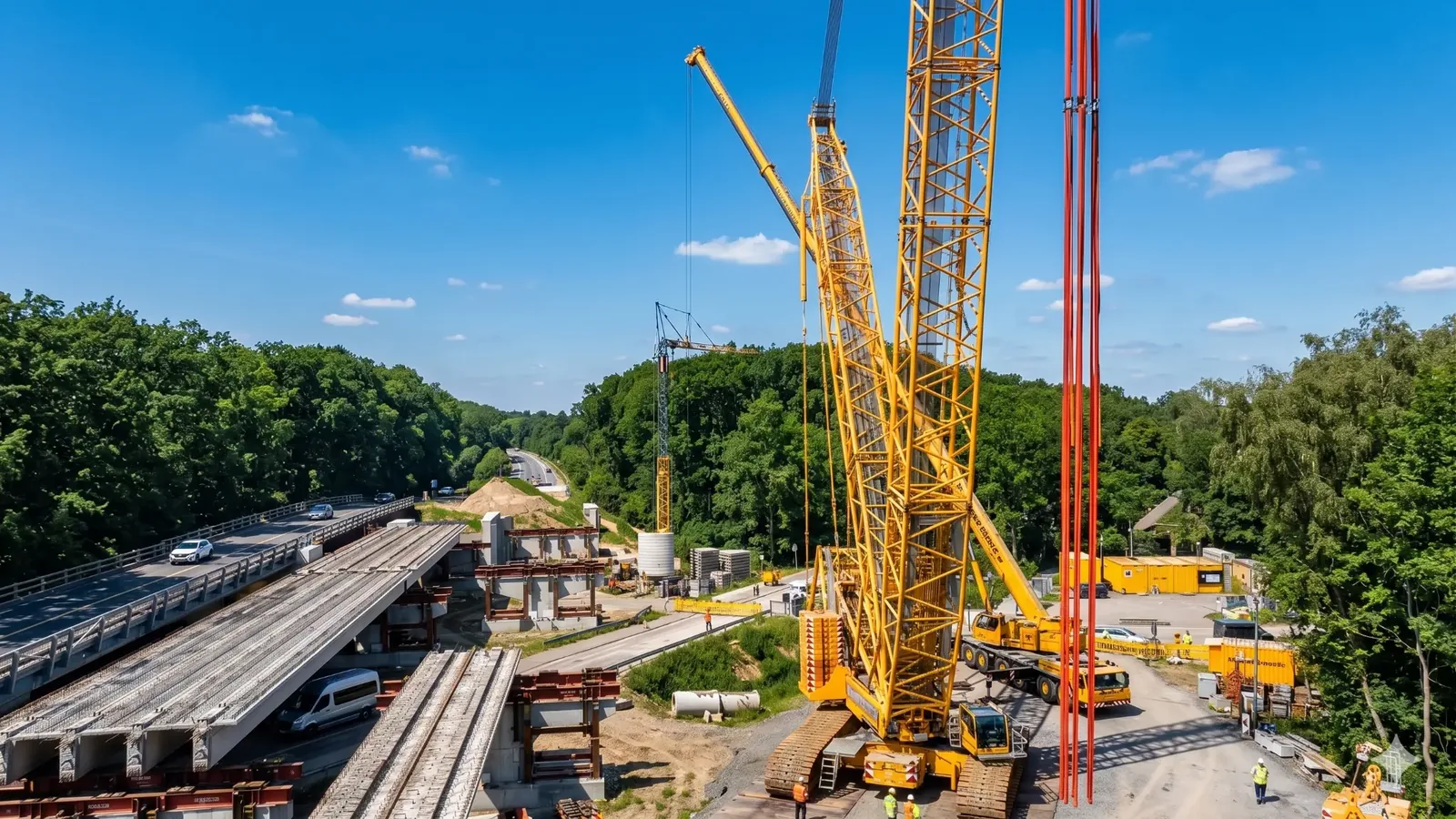

Der Ersatzneubau von Straßenbrücken im Bestand gehört zu den anspruchsvollsten Aufgaben im modernen Ingenieurbau. Insbesondere bei hochfrequentierten Verkehrsachsen entsteht ein Spannungsfeld zwischen technischer Optimierung, Bauzeitverkürzung, Verkehrsaufrechterhaltung und Dauerhaftigkeitsanforderungen. Die Margaretenseebrücke in Lippstadt stellt hierfür ein prototypisches Beispiel dar.
Als Teil der Bundesstraße B55 mit direkter Verknüpfung zu den Autobahnen A2 und A44 übernimmt das Bauwerk eine zentrale Funktion innerhalb der regionalen und überregionalen Verkehrsstruktur. Die bestehende Brücke war bereits im Jahr 2016 ertüchtigt worden, jedoch zeigte sich im Zuge der fortschreitenden Verkehrsbelastung und der gestiegenen Anforderungen an Dauerhaftigkeit und Tragfähigkeit die Notwendigkeit eines vollständigen Ersatzneubaus.
Der Neubau verfolgt dabei nicht nur das Ziel der reinen Substanzerneuerung, sondern vielmehr die Entwicklung eines robusten, langlebigen und zugleich wirtschaftlich optimierten Tragwerks, das den heutigen und zukünftigen Anforderungen gerecht wird.
Tragwerkskonzept des Überbaus
Systemwahl und statisches Grundprinzip
Die Überbauten der Margaretenseebrücke wurden als getrennte Teilbauwerke für jede Fahrtrichtung konzipiert. Diese Trennung erfolgt über eine Mittellängsfuge von 10 cm und ermöglicht sowohl konstruktive als auch bauablauftechnische Vorteile.
Jeder Überbau ist als dreifeldriger Durchlaufträger mit Spannweiten von 32,50 m – 38,00 m – 32,50 m ausgebildet. Die Gesamtlänge zwischen den Endauflagerpunkten beträgt 103,00 m.
Die Wahl des Durchlaufträgersystems stellt eine klassische, jedoch hoch effiziente Lösung für mittlere Spannweiten dar. Durch die kontinuierliche Lastabtragung über mehrere Felder werden Biegemomente reduziert, Verformungen minimiert und der Materialeinsatz optimiert. Gleichzeitig entstehen jedoch erhöhte Anforderungen an die Ausbildung der Stützbereiche, insbesondere hinsichtlich negativer Momente und Risskontrolle.
Querschnittsausbildung und Fertigteilkonzept
Eine zentrale planerische Entscheidung bestand in der Kombination aus Spannbetonfertigteilträgern und Ortbetonergänzung. Jeder Überbau setzt sich aus fünf parallel angeordneten T-förmigen Fertigteilträgern zusammen, die durch eine 22,5 cm starke Ortbetonplatte kraftschlüssig verbunden werden.
Die wesentlichen Merkmale des Querschnitts: Konstruktionshöhe 1,755 m, Schlankheit ca. L/21,5 (bezogen auf die Hauptspannweite), Stegbreiten 50 cm (aufgeweitet auf 70 cm in Auflagerbereichen) und Stegabstände von 1,50 m bis 1,70 m.
Diese Geometrie stellt einen optimierten Kompromiss zwischen Tragfähigkeit, Eigengewicht und Herstellbarkeit dar. Besonders hervorzuheben ist die gezielte Anpassung der Stegbreiten im Bereich der Ankerköpfe, um die Vorspannkräfte effizient einzuleiten.
Abweichungen von Regelwerken als Optimierungsstrategie
Bemerkenswert ist die bewusste, ingenieurtechnisch begründete Überschreitung einzelner Anwendungsgrenzen der RE-ING. Diese Entscheidung wurde nicht als Regelabweichung im klassischen Sinne verstanden, sondern als integraler Bestandteil einer ganzheitlichen Optimierungsstrategie.
Ziele dieser Anpassungen waren die Reduktion des Einhubgewichts (ca. 95 t pro Träger), die Beschleunigung des Bauablaufs und die Verbesserung der Montagebedingungen. Gleichzeitig wurde durch die Einhaltung der Mindestanforderungen der ZTV-ING sichergestellt, dass keine Einbußen hinsichtlich Dauerhaftigkeit oder Sicherheit entstehen.
Diese Vorgehensweise verdeutlicht einen wesentlichen Aspekt moderner Tragwerksplanung: Regelwerke definieren den Rahmen – die ingenieurmäßige Auslegung erfolgt jedoch innerhalb dieses Rahmens durch gezielte, projektbezogene Entscheidungen.
Vorspannkonzept und Tragverhalten
Kombination aus Vor- und Nachspannung
Das Tragverhalten des Überbaus wird maßgeblich durch ein differenziertes Vorspannkonzept bestimmt. Dabei kommen zwei grundlegende Mechanismen zum Einsatz: die werksseitige Vorspannung der Fertigteilträger zur Aufnahme der positiven Feldmomente (insbesondere im Bauzustand) sowie die nachträgliche Kontinuitätsvorspannung zur Sicherstellung der Durchlaufwirkung und Aufnahme negativer Stützmomente.
Die Spanngliedführung folgt konsequent dem Momentenverlauf: Im Feld liegt die Vorspannung im unteren Bereich, im Stützbereich im oberen Bereich. Diese Anordnung ermöglicht eine nahezu optimale Ausnutzung des Querschnitts.
Durchlaufwirkung und Verbundmechanismus
Die Durchlaufwirkung wird nicht ausschließlich über Vorspannung erzeugt, sondern zusätzlich durch Verbundplattenbewehrung und Anschlussbewehrung in den Fertigteilträgern realisiert.
Dieses kombinierte System aus schlaffer Bewehrung und Vorspannung im nachträglichen Verbund führt zu einem robusten Tragverhalten mit hoher Redundanz. Insbesondere im Hinblick auf Dauerhaftigkeit und Rissverteilung stellt diese Kombination eine technisch sehr zuverlässige Lösung dar.
Unterbauten: Widerlager und Pfeiler
Widerlager als Schnittstelle zwischen Erd- und Ingenieurbau
Die Widerlager übernehmen eine doppelte Funktion: Lastabtragung in den Baugrund und Übergang zwischen Damm und Brückenkonstruktion. Die Ausbildung als kastenförmige, hochgesetzte Bauwerke ermöglicht die Integration von Wartungswegen, die Verbesserung der Zugänglichkeit und die Reduzierung von Feuchte- und Frostschäden.
Besondere konstruktive Elemente sind Bewegungsfugen nach RiZ Fug 1, Sollrissfugen zur gezielten Risssteuerung und Wartungsgänge mit Zugangssystemen. Die Integration dieser Details zeigt, dass Dauerhaftigkeit nicht nur durch Materialwahl, sondern insbesondere durch konstruktive Durchbildung bestimmt wird.
Pfeilergeometrie und gestalterische Aspekte
Die Pfeiler wurden als massive Ortbetonbauteile mit Hammerkopf ausgebildet. Diese Wahl resultiert aus einer Variantenuntersuchung, bei der sowohl wirtschaftliche als auch gestalterische Kriterien berücksichtigt wurden.
Charakteristische Merkmale sind der oktogonale Pfeilerschaft, der Hammerkopf mit 10,30 m Breite und Pfeilerhöhen zwischen 7,05 m und 7,40 m. Die Hammerkopfform erfüllt mehrere Funktionen gleichzeitig: optimierte Lastverteilung auf die Lager, Reduktion der Querträgerbeanspruchung und architektonische Aufwertung des Bauwerks.
Gerade im Brückenbau zeigt sich, dass Tragwerksplanung und Gestaltung keine Gegensätze darstellen, sondern sich gegenseitig ergänzen.
Lagerungssystem und Bewegungsaufnahme
Das Lagerkonzept basiert auf einer differenzierten Kombination aus Elastomerlagern und Elastomergleitlagern. Die Anordnung folgt einer klaren funktionalen Logik: Festpunkt im Widerlager Achse 10, bewegliche Lager in den übrigen Achsen und tangentiale Lagerung bei gekrümmtem Grundriss.
Besondere Bedeutung kommt der Wartungsfähigkeit zu. Durch die Integration von Pressenaufstellflächen und klar zugänglichen Lagerpositionen wird der spätere Austausch der Lager erheblich erleichtert. Diese Aspekte gewinnen im Lebenszyklus eines Bauwerks zunehmend an Bedeutung und sind integraler Bestandteil nachhaltiger Planung.
Bauverfahren und Bauphasen unter Verkehr
Eine der größten Herausforderungen des Projekts lag in der Aufrechterhaltung des Verkehrs während der Bauzeit. Dies erforderte eine präzise abgestimmte Bauphasenplanung.
Zentrale Anforderungen waren die Minimierung von Verkehrsbeeinträchtigungen, die Gewährleistung der Baustellensicherheit und die Optimierung der Bauzeit. Die Wahl des Fertigteilkonzepts erwies sich hierbei als entscheidender Vorteil: verkürzte Montagezeiten, reduzierte Schal- und Rüstzeiten sowie geringere Eingriffe in den Verkehrsraum.
Die Bauzustände wurden detailliert berechnet, insbesondere hinsichtlich temporärer Tragwirkungen, Umlagerungen im System und Vorspannzuständen während der Montage.
Abdichtung und Fahrbahnbelag
Die Dauerhaftigkeit des Überbaus wird maßgeblich durch die Abdichtung und den Fahrbahnbelag bestimmt. Zum Einsatz kommt ein System gemäß ZTV-ING mit Versiegelung der Betonoberfläche, Bitumenschweißbahn und Gussasphalt als Schutz- und Deckschicht.
Diese Schichten erfüllen mehrere Funktionen: Schutz vor Feuchtigkeit, Verhinderung von Chlorideintrag und Sicherstellung des Fahrkomforts. Die Ausbildung von Randstreifen und Übergangsbereichen wurde gezielt auf die konstruktiven Details abgestimmt.
Bewertung im Kontext nachhaltiger Infrastruktur
Der Ersatzneubau der Margaretenseebrücke zeigt exemplarisch, wie moderne Brückenplanung heute verstanden wird: ganzheitlich durch Integration von Tragwerk, Bauablauf und Nutzung; lebenszyklusorientiert mit Fokus auf Wartung, Dauerhaftigkeit und Rückbau; ressourceneffizient durch Optimierung von Materialeinsatz und Bauzeit; und robust durch Anpassungsfähigkeit an steigende Verkehrsbelastungen.
Die Kombination aus Spannbetonfertigteilen und Ortbeton stellt dabei eine besonders wirtschaftliche Lösung dar, die sowohl konstruktive als auch bauablauftechnische Vorteile vereint.
Fazit
Die Margaretenseebrücke ist mehr als ein klassischer Ersatzneubau. Sie steht exemplarisch für eine Planungsphilosophie, die ingenieurtechnische Präzision mit pragmatischer Umsetzung verbindet.
Besonders hervorzuheben sind das differenzierte Vorspannkonzept, die gezielte Nutzung von Fertigteiltechnologie, die integrale Betrachtung von Bauzuständen und die konsequente Ausrichtung auf Dauerhaftigkeit.
Damit zeigt das Projekt eindrucksvoll, wie durchdachte Tragwerksplanung einen wesentlichen Beitrag zur Zukunftsfähigkeit unserer Verkehrsinfrastruktur leisten kann.
